ABB >EasyLine系列仪器功能强大、价格适中，大量用于监测气体浓度。

2.1基于ABB可靠的分析仪器 技术，用于抽气式连续气体分析。

EasyLine系列仪器功能强大、价格适中，大量用于监测气体浓度。

典型应用

• 按照欧盟标准2001/80/EC进行排放测量， QAL 数据满足 EN14181* 要求。

• 燃烧过程

• 高炉和转炉气分析

• 涡轮发电机监测

• 工业气体制备

• 垃圾气体监测

• 生物发酵罐

• 环境空气监测

• 筒仓监测

• O2 微量和纯度测量

• 仓库和水果储存。

EasyLine 具有如下优点：

• 可靠的测量技术

• 红外光度计

• 顺磁氧气分析仪

• 电化学氧气传感器

• 二元气体混合物热传导分析仪

• 微量氧气分析仪（ZrO2）

• 在很多应用中使用自动标定不需标准气

• 详细的自诊断功能并可带错误信息输出

• 有内部气功单元作为可选项

• 测量可燃和非可燃气体的不加机箱吹扫

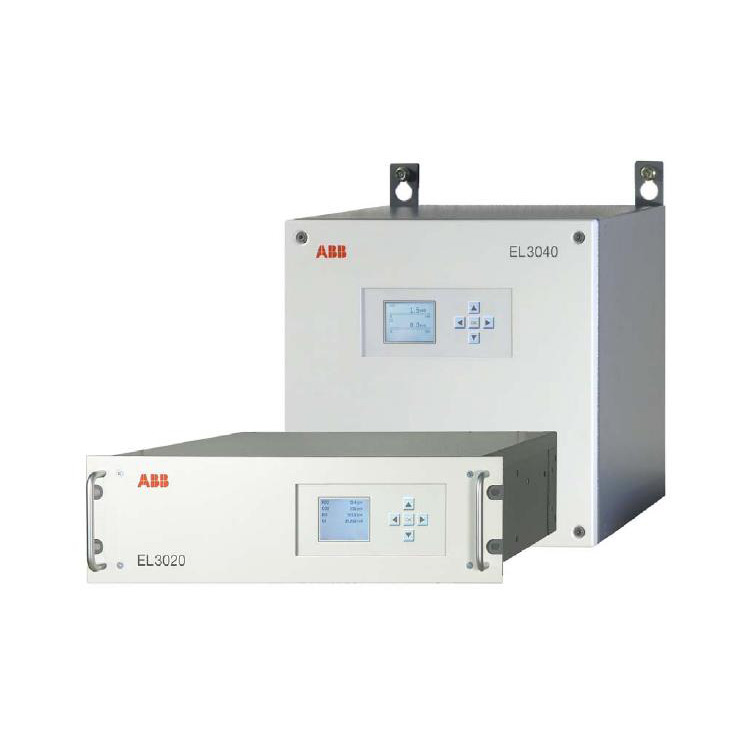

• 提供 19 英寸嵌入式或壁挂式两种机箱。

有效的选择 EasyLine 提供了极佳的性价比。

易于操作和组态

• 简易直觉操作、五个按钮菜单驱动

• 具有图形功能的背投显示器

• 多语言信息显示

• 输入/输出可组态

外部控制-可选项

• 有 Modbus 或 Profibus 协议的 RS234/RS485 接口用于与 PC、PLC 或者过程控制系统联网

• 有 Windows 界面的 ModbusDDE 驱动 软件，数据易于读取、存档和可视化

EasyLine 分析仪详解

红外光度计 Uras26  NDIR 连续工业光度计可测量多达四个样品气组分浓度。该分析仪装有充气的光气动检测器，检测器的充气与所测量的气体相对应，与样品中其它 气体组分对比，检测器可提供最佳灵敏度和高选择性。

典型应用

• 按照欧盟标准 2001/80/EC 监控排放，包括同 一分析仪中 CO2 排放的测量。

• 燃烧控制

• 生物发酵罐

热导分析仪 Caldos27 由于配有硅传感器，使 Caldos27 热导分析仪具 有小测量范围和快速测量的特性，其最小的测量容 积及气体路径的直接耦合提供了极短的 T90 时间， 可随意修改测量范围，其极高的长期稳定性使得传 感器可仅用一种气体进行单点标定。

典型应用

• 氢气纯度测量

• 涡轮发电机监测

• 惰性气体监测

• 爆炸极限监测

样品组分—最小测量范围

CO 0…100ppm  CO2 0…100ppm  NO 0…150ppm  SO2 0…100ppm  N2O 0…100ppm  CH4 0…100ppm

有用于可燃气体混合物测量的不锈钢气路。

标定

• 自动标定

• 用空气和充气标定池准零点和终点，确保近乎真实的测量值

• 多年可靠稳定的标定池，省去了使用昂贵的标准气瓶，可有效调整灵敏度

测量原理

在波长范围 λ=2,5….8μm 处的非色散性红外吸收。

样品组分

可配置 30 多种二元气体混合物，可从四种气体 混合物中选择活性待测组分。

标定

• 用不含样品组分的过程气体或者替代气体进行 零点标定。

• 用含已知浓度样品气体的过程气体或者含替代 气体的过程气体进行终点标定。

• 用标准气体简化标定，避免分别进行零点和终 点标定。

• 自动标定。

动态响应

T90 时间<2s

氧气分析仪 Magnos206  Magnos206

氧气分析仪基于磁力-力学测量原理，由于其 T90 时间短，可用于测量样品气体浓度 快速变化的待测样品，分析仪测量量程的可随意修 改功能及抑制量程功能，使其可轻松用于特殊测量。每月只需用空气或者氮气校准一次零点。

典型应用

•  氧气纯度测量

•  空气分离工厂

•  沼气监测

•  过程气体监测

•  排放监测

2.3微量氧气分析仪 *ZO23

ZO23 微量氧气分析仪用二氧化锆测量池测量 气体浓度，测量元件由表面镀铂的陶瓷构成，在典型的 600℃以上温度可传导氧离子，测量池呈催化惰性，适于低达1ppm 的小测量范围。该分析仪特别适于测量纯气体中的氧气。

典型应用

• 纯度测量

• 空气分离工厂

• 气罐工厂中的质量控制。

样品成分 O2 测量范围

• 最小测量范围：0…2 Vol, -% O2

• 最大测量范围：0…100 Vol,-%O2

• 抑制量程最大为 1：50，例如 98…100  Vol, -% O2  标定

• 每月只需用氮气和空气或者测试气体混 合物标定一次零点和终点

• 用环境空气进行零点标定

• 自动标定

样品成分

氮气或氩气中的 O2

测量范围

• 最小测量范围：0…1ppm

• 用户可设定测量范围，工厂设置： 0…1/10/100/1000ppm

测量原理

用催化惰性的 ZrO2 池测量氧气

动态响应

当从样品切换至测试气体时，T90 时间 <60 秒

标定

手工或自动标定

量身定做，适合您的测量作业

集成在单机箱中的多分析仪

不同分析仪的集成提供最佳灵活性：

• 红外光度计和电化学氧气传感器

• 红外光度计和顺磁氧气分析仪

• 红外光度计和热传导分析仪

典型应用

• 测量、监控排放中 CO 和 O2 混合物

• 测量高炉气中 H2 和 CO/CO2 气体，并具有交叉灵敏度修正功能

• 过程分析

便利之处

• 高效、简洁的解决方案

• 分析仪的软管和硬管道设计可简化分析仪的安装

• 节省成本，包括从文件制备到减少备件库存

无标气瓶的自动标定

光度计采用自动标定和使用超级标定池技术， 省却了大部分应用中使用的昂贵标准气瓶，无需 用外标准气瓶重新标定终点，并用环境空气标定零点。

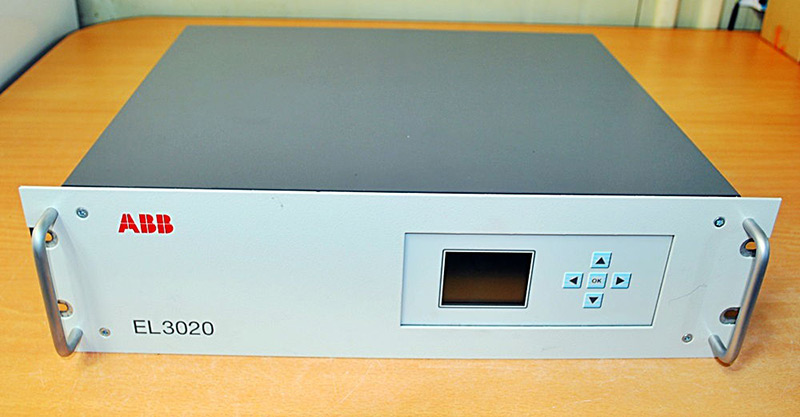

含 3 高度单元的 19 英寸机壳

• 最适合机架安装

• 可选择用于输入气体的抽气泵、用于连接标 气（空气）和样品气体过滤器及电磁阀。

壁挂式机箱,紧凑且可吹扫（IP54）

• 分析仪箱内采用可节省空间的组装

• 在安装板安装易于维护

免吹扫机箱的可燃气体测量

19 英寸机箱的 Easyline 分析仪特别适于测量非 爆炸环境中的可燃性气体，此类场合中的气体输入 路径用不锈钢管制成，或者样品气体通过气体连接 器直接输送到传感器中，在 EasyLine 机箱和环境之间的自然环境下的气体交换保证机箱中未达到 LEL。

• 无需使用惰性气体吹扫

• 无需花费提供惰性气体和监控吹扫

• 提供专家建议—德国 TUV 认证

分析技术是我们的专长

ABB 是国际领先的分析仪器技术公司， 凭借几十年的经验，我们能够根据客户的需 求开发出新型仪表和系统。 借助覆盖 40 多个国家的分销网络，ABB 的专业技术在世界范围内无处不在。 诚然，产品的售后服务对您相当重要， 正如对我们一样，这也是我们为您提供广泛 专业服务的原因所在，例如：持续维护保养、 分析仪整改和排除故障等，我们乐于为您提 供整个服务包。

ABB 是您的合作伙伴：包括咨询到项 目策划、系统安装到售后服务。

传统和革新

超过75 年的分析仪器开发和制造经验 以及与客户之间的频繁互动是我们创新解 决方案的基石—作为市场的领导者，利用 “Hartmann&Braun”的品牌，我们的过程 气体连续测量产品获得了卓越的国际声誉， 在技术方面遥遥领先。此后的 Uras、Limas、 Caldos 和 Magnos 分析仪同样赢得了世界 的赞誉，代表最高效率。当今有超过 30,000 台此类分析仪器安装在世界的各个工业领域内。
